Raychem电伴热系统与岩棉制品联合使用说明

1. 系统概述

本说明书旨在指导Raychem自调控电伴热系统与岩棉保温制品在工业管道、储罐及工艺设备防冻、保温或维持工艺温度场景下的联合安装、操作与维护。Raychem电伴热带以其自调控功率、安全可靠著称，而岩棉制品则提供优异的隔热保温性能。两者结合，可构建高效、节能、持久的伴热保温系统。

2. 产品与材料检查

在安装前，请务必检查：

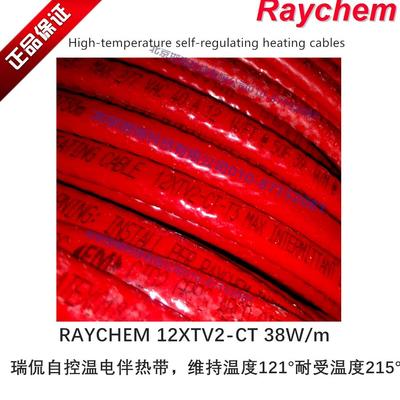

• Raychem电伴热带：确认型号、电压、功率、长度及最高维持/暴露温度是否符合设计要求。检查外护套是否完好无损。
• 岩棉保温制品：确认其厚度、密度、尺寸及导热系数符合设计规范。检查是否干燥、无破损。岩棉的憎水性能对长期保温效果至关重要。
• 配件：包括电源接线盒、尾端端子、铝箔胶带、不锈钢扎带、温控器（如需要）等是否齐全。

3. 安装步骤

3.1 管道/设备表面处理

确保待伴热表面清洁、干燥、平整，无毛刺或尖锐突起，以防损坏电伴热带。必要时可先涂敷防锈底漆。

3.2 电伴热带安装

1. 敷设方式：根据热损失计算，采用单根直铺、螺旋缠绕或波浪式敷设。严格按照产品技术资料中的最大使用长度和最小弯曲半径操作。
2. 固定：使用耐高温的铝箔胶带沿伴热带方向将电伴热带初步固定在管道上，确保与管道表面紧密接触。对于金属管道，胶带可改善热传导。
3. 电气连接：在干燥环境下，由专业电工按照接线图安装电源接线盒和尾端密封端子，确保电气连接牢固、绝缘和密封良好。所有连接处必须做好防水防潮处理。
4. 测试：安装电气部分后，在覆盖保温层前，必须使用兆欧表（如500VDC）测量系统的绝缘电阻（通常应≥20MΩ），并进行通电测试，检查伴热带发热是否正常，温度是否均匀。

3.3 岩棉保温层安装

1. 覆盖：在确认电伴热系统工作正常后，立即安装岩棉保温制品。将岩棉管壳或板材紧密包裹在管道和设备上，对接缝应错开并压紧。
2. 多层保温：若需多层保温，各层接缝应错开。确保电伴热带完全被包裹在保温层内，且保温层厚度均匀，达到设计值。
3. 防护：在潮湿或户外环境，应在岩棉保温层外加装防水防潮的外护层（如铝皮、不锈钢皮或PVC防护罩），防止水分侵入。水分会大幅降低岩棉保温性能，并可能影响电伴热系统安全。

4. 系统调试与运行

1. 初次启动：在完成所有安装并确认绝缘合格后，接通电源。建议在温控器控制下逐步升温（如有温控）。观察系统启动电流，应在产品标称范围内。
2. 温度监测：检查被伴热管道或设备的温度是否达到设定要求。Raychem自调控伴热带可根据环境温度自动调节输出功率，但合理设置温控点可进一步优化能耗。
3. 系统检查：运行24小时后，复查各接线盒、尾端及外护层是否完好，有无异常过热点。

5. 安全注意事项

• 电气安全：安装、调试和维护必须由合格电工进行。系统必须可靠接地，并安装合适的过流、漏电保护装置。
• 防火安全：岩棉为A级不燃材料，但安装时仍需远离明火。电伴热带虽然具有自限温特性，但不可重叠敷设（除非产品特别注明允许），也严禁在保温层内交叉、打结，以免局部过热。
• 防护安全：安装岩棉时，建议佩戴手套、口罩和护目镜，防止纤维刺激皮肤和呼吸道。
• 严禁事项：严禁在未安装保温层的情况下长时间通电运行电伴热带。严禁踩踏、挤压或利器损伤已安装的伴热带和保温层。

6. 维护与检修

1. 定期检查：每年在寒冷季节来临前，应对系统进行全面检查，包括：绝缘电阻测试、外护层完整性检查、接线盒密封性检查、保温层是否干燥完好。
2. 故障排查：若系统不热或温度不足，应依次检查电源、温控器、接线盒、伴热带及保温层。若绝缘电阻显著下降，可能表明伴热带或接线盒受潮损坏。
3. 更换：损坏的电伴热带段不可现场修复，必须整根或按制造商要求更换。受潮、塌陷或破损的岩棉保温层应及时更换，以保持系统能效。

7. 储存

未使用的Raychem电伴热带应存放于干燥、阴凉处，避免阳光直射和重压。岩棉制品应存放于干燥室内平台，防止雨淋受潮。

通过遵循本说明，您可以安全、高效地利用Raychem电伴热和岩棉制品构建可靠的保温系统。具体操作请始终以Raychem官方最新技术资料和当地电气规范为准。
